Sensores de câmera a laser

Edição ProH Mould

O modelo de edição de molde é especialmente projetado, ajustado e programado para a medição do nível do metal do molde em uma aplicação de fundição de laje DC.

Adaptado para aplicação de moldes

Projetado para caber e completar a aplicação de fundição

Sistema de resfriamento aprimorado

Manter a funcionalidade do laser intacta durante a fundição

Medição extremamente precisa

Colocação ideal para leituras precisas

Desempenho estável em condições adversas

Resistente ao vapor pesado e à fumaça

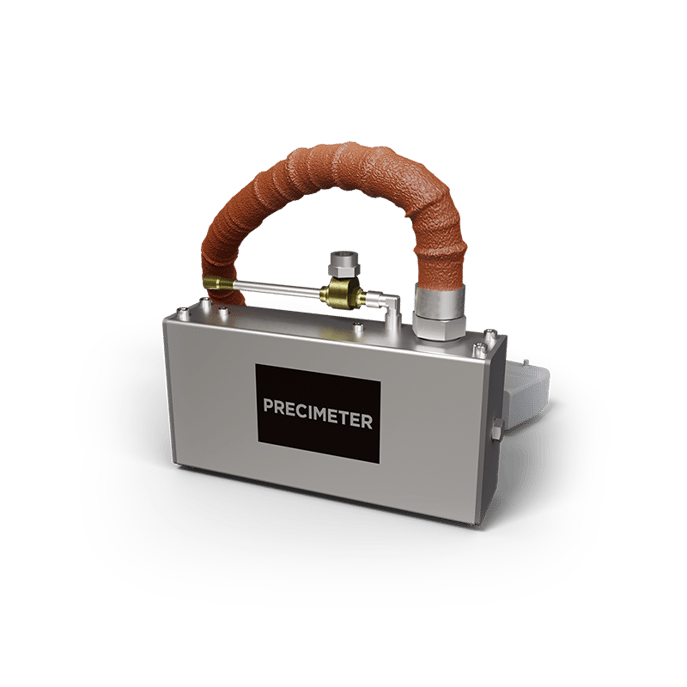

ProH - Sensor para moldes

Estabilidade em condições adversas

O sensor de câmera laser modelo ProH do Précimetro combina a triangulação a laser de alto desempenho com as funções de controle necessárias para manter uma medição precisa do nível de metal fundido. A tecnologia da câmera digital nos sensores de Précimetro resulta em um desempenho e resolução muito altos. A tecnologia avançada permite leituras estáveis mesmo quando a refletividade do material metálico fundido muda drasticamente e/ou em condições adversas com vapor pesado e ambiente de fumaça.

O controlador PI incorporado elimina a necessidade de um controlador industrial externo. O sensor ProH - Mould Edition é, entre outras aplicações, muito adequado em aplicações de fundição de placas para controle do nível do molde.

Laserdots_slider_2022

Vantagens com o sensor de câmera a laser ProH Mould Edition

Especificações técnicas
Necessidade de energia 24 VDC < 1 A
Nível de Saída 4-20 mA
Saída em temp. interna 4-20 mA (0-100°C, 32-212°F)
Entrada digital Fonte de luz ligada/desligada
Saída digital Status do sensor
Resolução ±0,07 mm
Protocolo Ethernet Opcional (Profinet, Ethernet IP ou Modbus TCP)
Interface Ferramenta de pré-címetro (software para PC)
Taxa de amostragem 50 Hz
Potência do laser < 1 mW (Laser class 2) / < 5 mW (Laser class 3R)
Refrigeração Ar comprimido (conexão 3/8")

Modelos de sensores

Modelo do sensor Distância livre Distância de medição
Modelo do sensor ProH CD450R300 Distância de folga 450 mm (17,7”) Distância de medição 300 mm (11,8”)
